Turbine Kaplan

Constatant que sur certaines applications, les VLH n’étaient pas forcément la solution la mieux adaptée au site, nous avons décidé de développer une gamme de turbines conventionnelles Kaplan, verticales en double ou simple réglage et turbines axiales, horizontales ou inclinées, que nous proposons exclusivement équipées de générateurs à attaque directe PMGA.

Ces turbines, basées sur un développement propre à MJ2, et bénéficiant de son expérience dans les très basses chutes et les générateurs basses vitesses, couvrent la gamme d’application suivante :

  • Chutes Brutes : de 2 à 5,5 m
  • Débits unitaires de 6 à 55 m³/s
  • Puissances aux bornes du générateur : de 200 kW à 2.000 kW

Les turbines sont toutes conçues avec des moyeux sphériques et des manteaux de roues hémisphériques garantissant des rendements optimums.

Cette nouvelle offre a d’ores et déjà démontré sa pertinence, avec la production de 3 groupes turbo générateurs livrés en 2016 et 2017 :







PCH de Merlino en Italie





Turbines

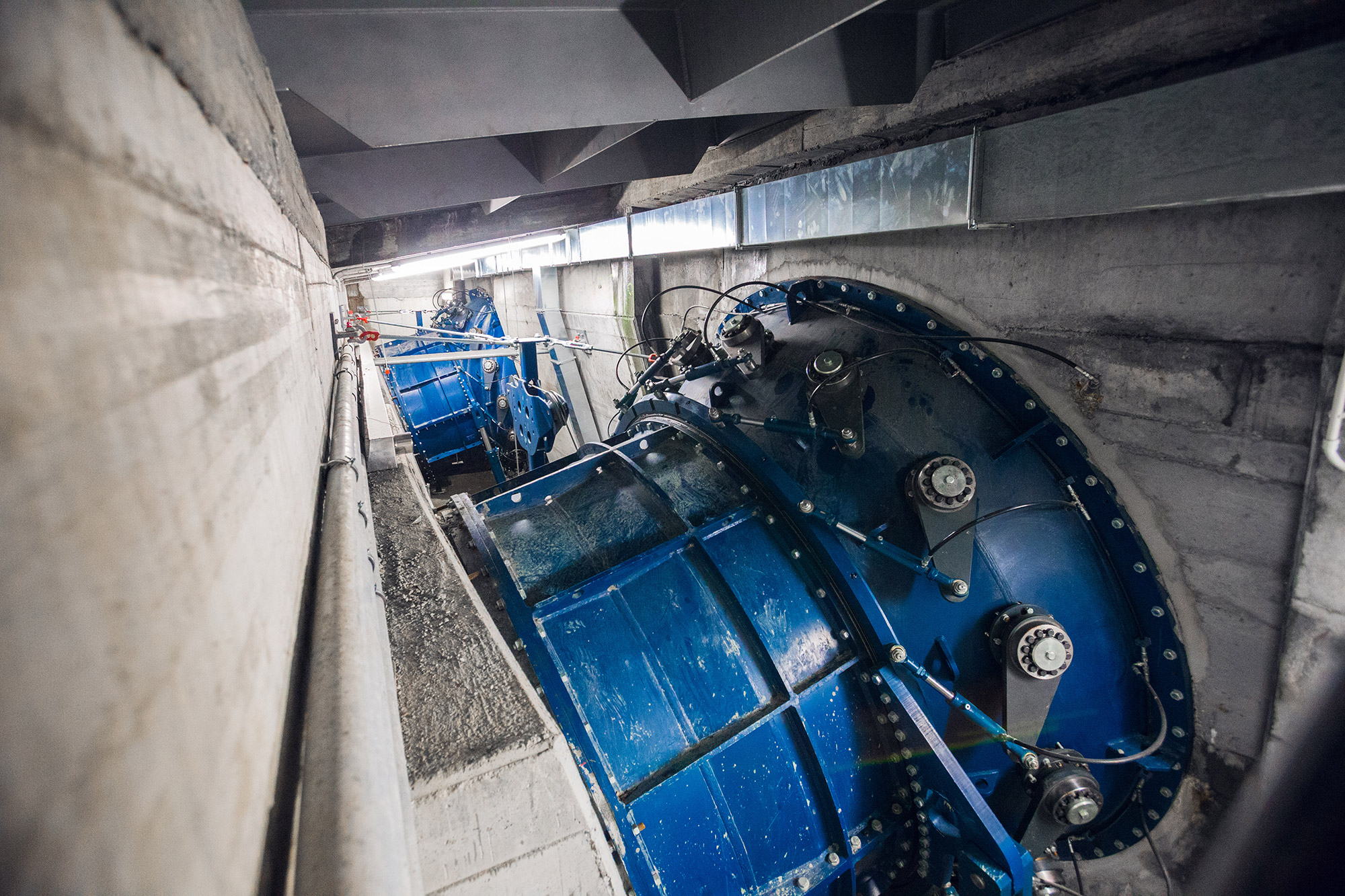

Deux turbines en puits légèrement inclinées avec distributeur mobile

Diamètre de Roue : 2.800 mm
Vitesse de rotation : 143 tr/mn
Puissance unitaire : 1.772 kW
Chute Brute : 5.15 m
Débit Nominal : 40 m³/s





Générateurs PMG
2 Générateurs à aimants permanents et attaque directe accouplés à l’arbre turbine en position légèrement inclinée

Puissance Unitaire : 1.800 kW
Tension : 2.200 V
Diamètre Stator :  2.900 mm



PCH de Cessac en France





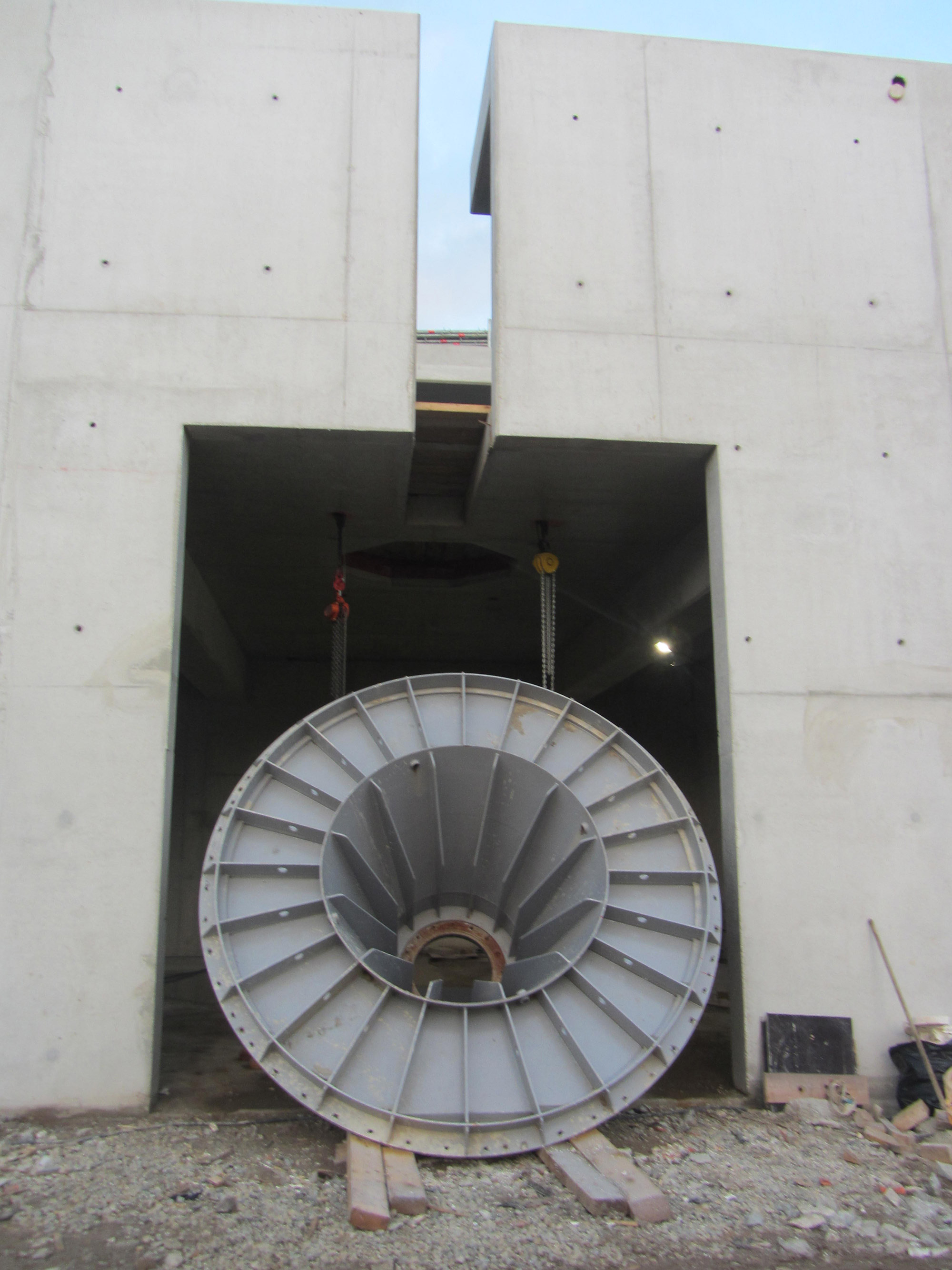

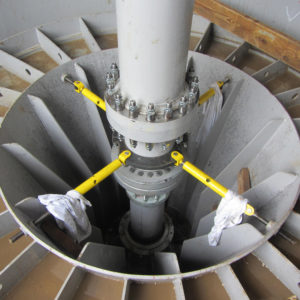

Turbines

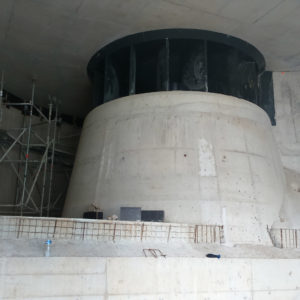

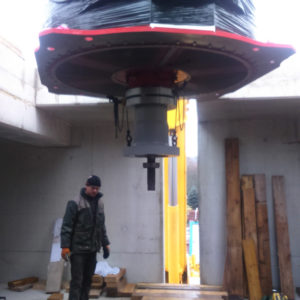

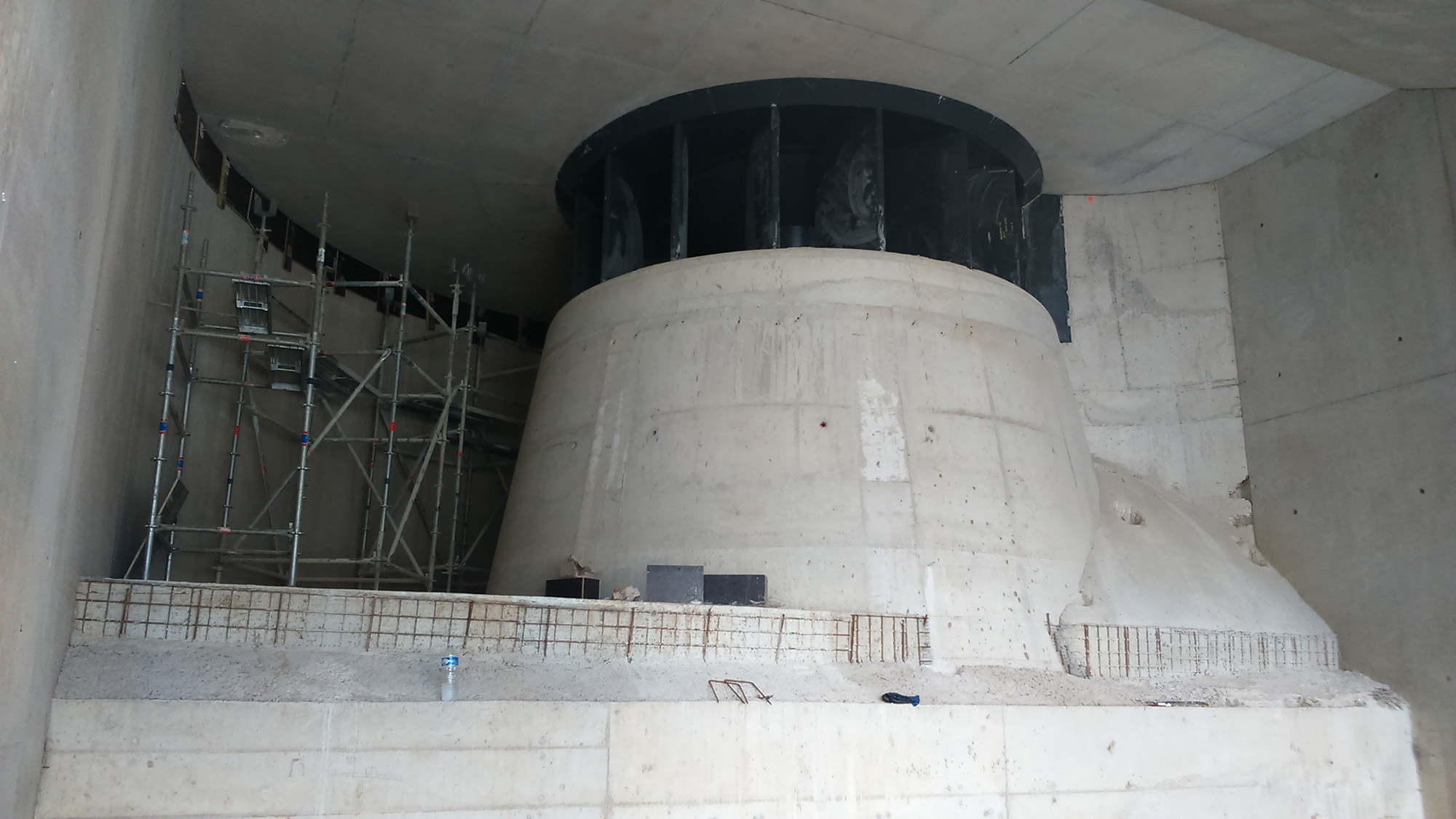

Une turbine Kaplan verticale pneumatisée :

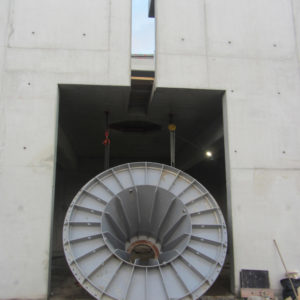

Diamètre de Roue : 3.150 mm
Vitesse de rotation : 75 tr/mn
Puissance unitaire : 600 kW
Chute Brute : 2,14 m
Débit Nominal : 30 m³/s



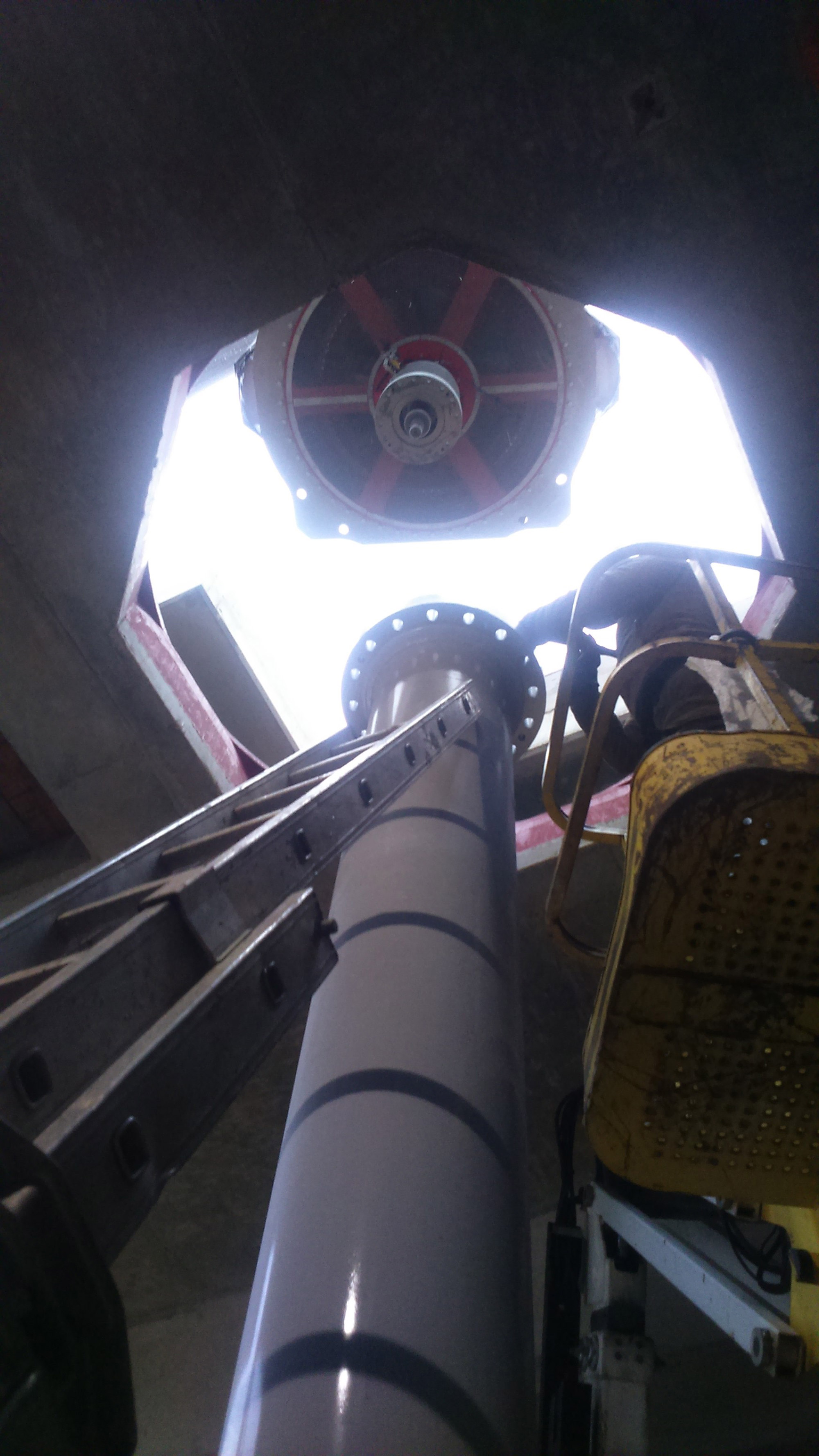

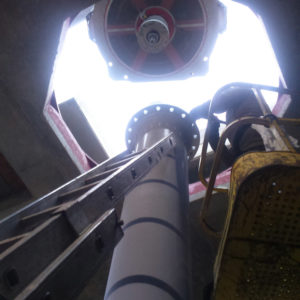

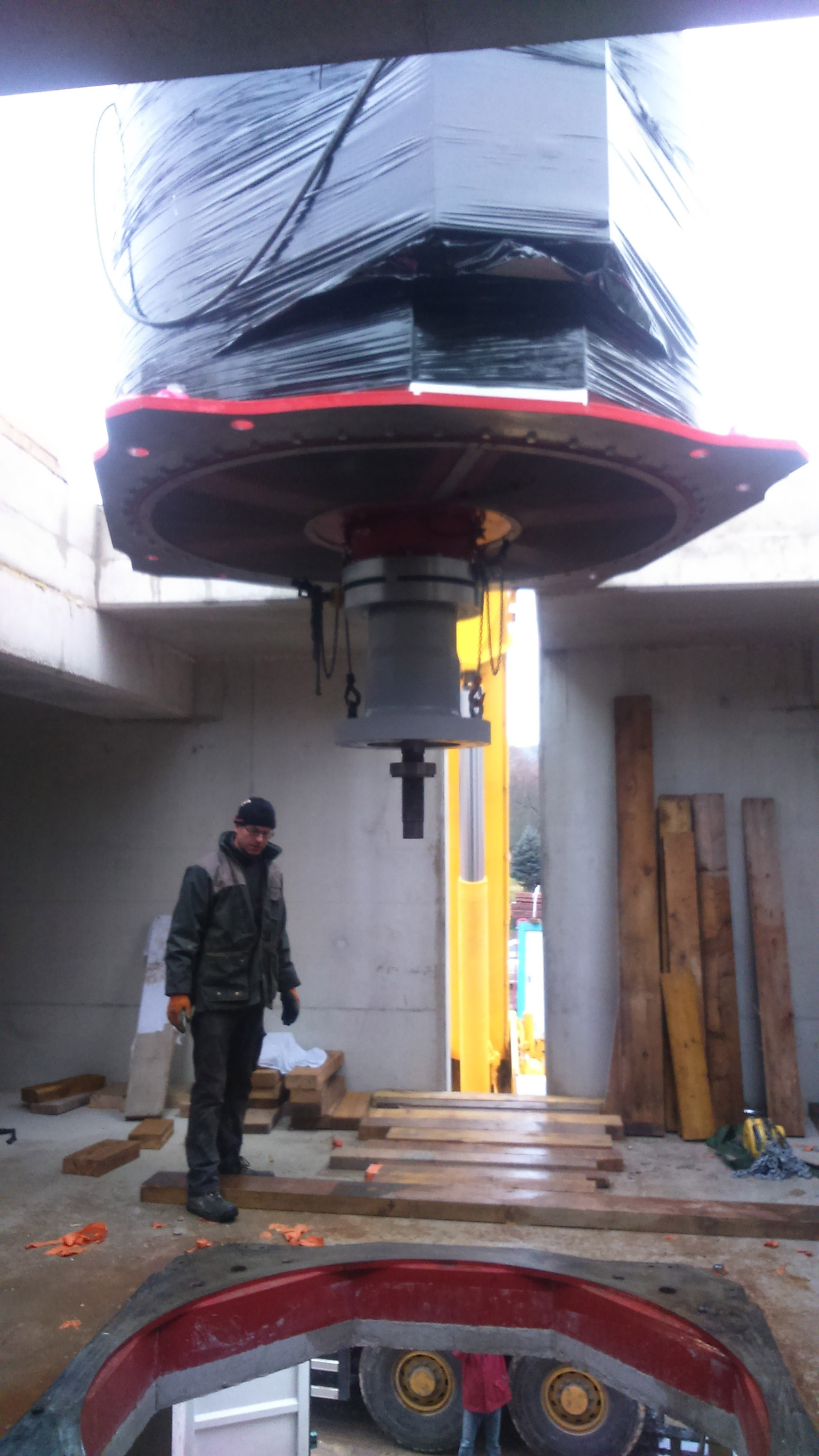

Générateur PMG

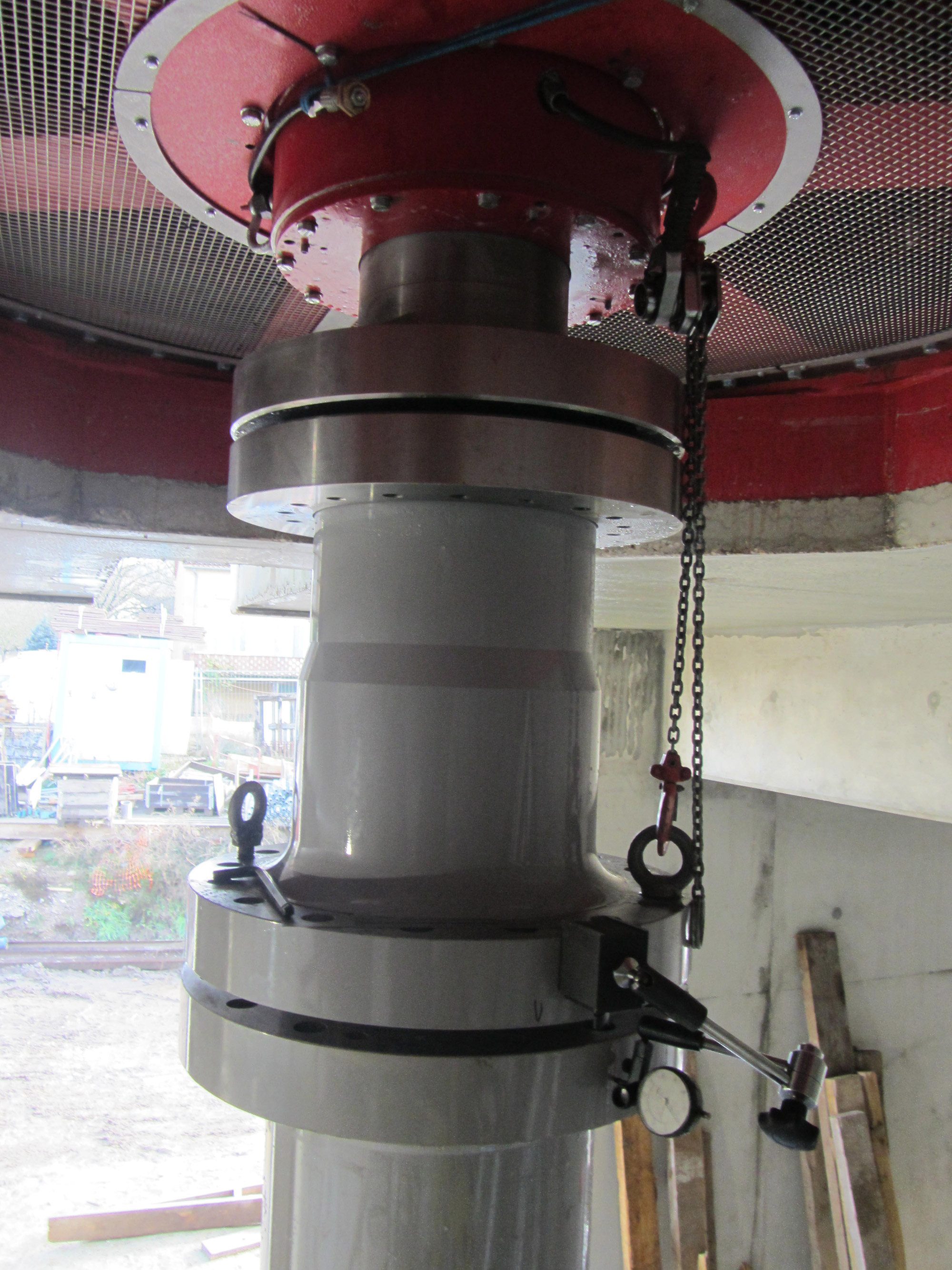

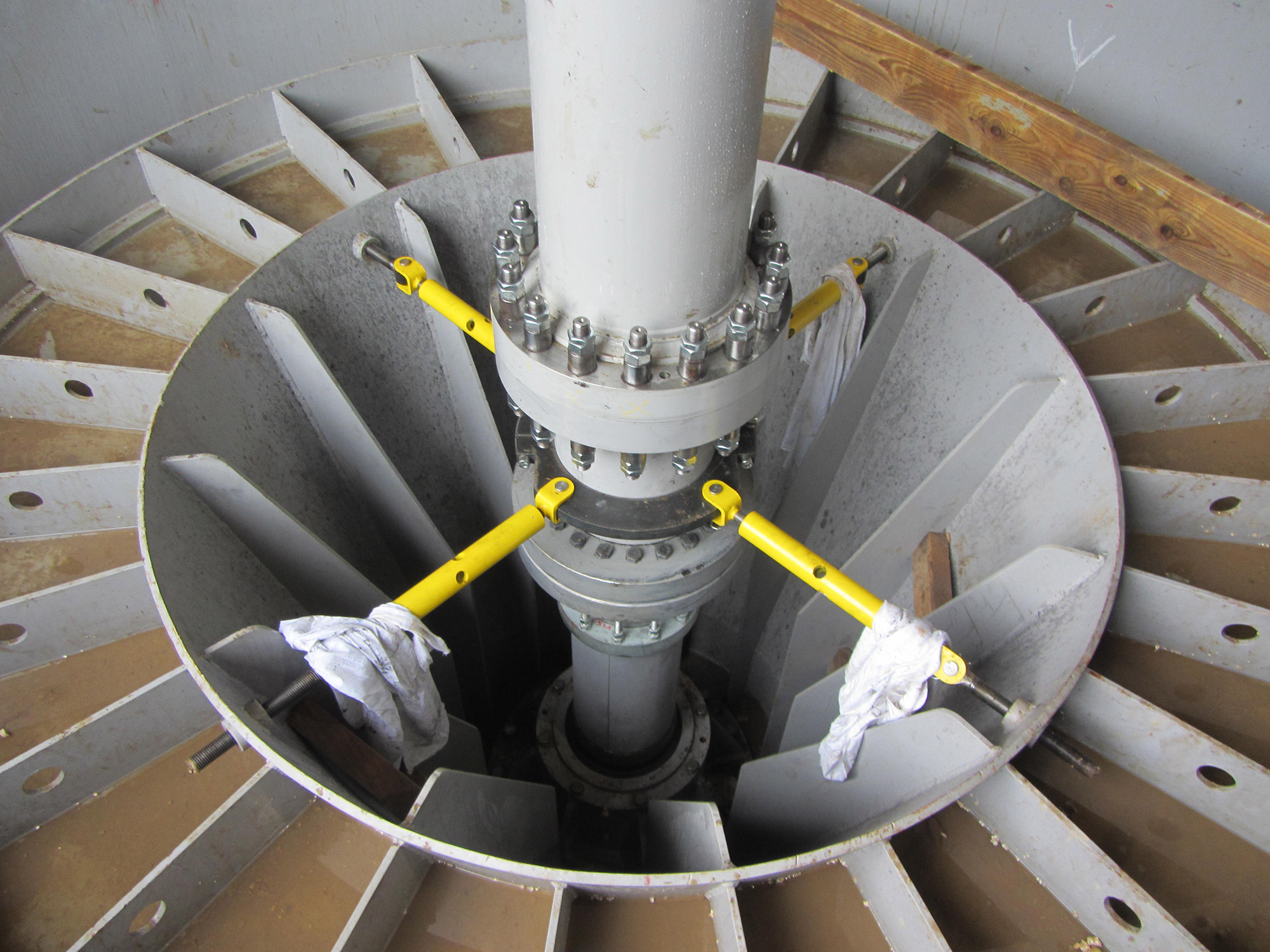

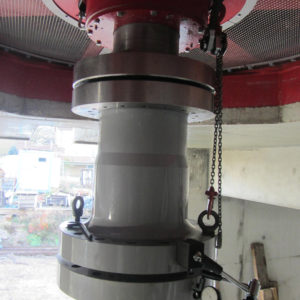

1 Générateur à aimants permanents et attaque directe accouplé à l’arbre turbine en position verticale avec reprise des efforts de la ligne d’arbre dans le palier butée en position supérieure.

Puissance Unitaire : 600 kW
Tension : 500 V
Diamètre Stator : 2000 mm



Consultez nous pour votre projet
